Сборные кольцевые утяжелители 2УТК 325-12

Сборные кольцевые утяжелители 2УТК 325-12 – это элементы из группы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

Маркировка изделий

Маркировка утяжелителей имеет несколько вариаций:

1. 2УТК 325-12;

2. 2УТК 325,12;

3. 2УТК 325.12.

Конструкция и применение

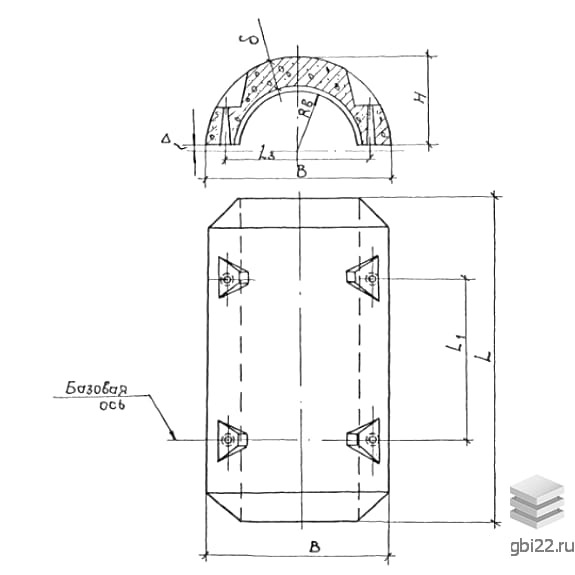

Кольцевой пригруз представляет собой полукольцо или корытообразную емкость, которая точно повторяет радиус трубы. Для соединения элементов предусмотрены три "ушка" для крепежа шпильками и гайками или соединительный пояс из полимерных материалов. При монтаже два полукольца соединяются, образуя единое кольцо – "скорлупу". Утяжелители 2УТК 325-12 используются для обеспечения устойчивости трубопроводов на заболоченных и обводненных участках, создавая необходимое давление на трубу для нормальной балластировки и фиксации трубопроводной ветки.

Технические характеристики

Длина: 1200 мм

Ширина: 320 мм

Высота: 125 мм

Вес: 276 кг

Объем бетона: 0,12 м?

Геометрический объем: 0,048 м?

Монтаж и эксплуатация

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Раскладка утяжелителей и протяжка плети нефтепровода осуществляется с помощью кранов-трубоукладчиков и специализированных бригад. На прямолинейных участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную. В процессе монтажа необходимо контролировать величину зазора между футеровочными деревянными матами и внутренней поверхностью полукольца.

Материалы и качество

Утяжелители 2УТК 325-12 изготавливаются методом вибропрессования, и отгрузка готовой продукции допускается только после приемо-сдаточных испытаний в соответствии с действующими стандартами. К материалам предъявляются строгие требования по качеству, которые зависят от вида и степени засоленности грунтов. Используются конструкционные бетоны марки прочности М300, морозостойкости F100, водонепроницаемости W4 и высокой трещиностойкости. Для повышения эксплуатационных характеристик в состав бетона добавляются пластификаторы и воздухововлекающие добавки.

Транспортировка и хранение

Массивные утяжелители 2УТК 325-12 транспортируются специализированным автотранспортом, железнодорожным или речным. Полукольца укладываются в один ряд на опорные лапки, каждое изделие фиксируется и изолируется от других деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специальной техники, при этом необходимо избегать ударов и перемещения волочением. Складирование осуществляется штабелями, оптимально формируя 2-3 ряда с укладкой в шахматном порядке.
