Кольцевые утяжелители 2УТК 377-12

Кольцевые утяжелители 2УТК 377-12 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (кольцевой утяжелитель);

377 – диаметр, рассчитанный для установки магистрального трубопровода;

12 – длина изделия в сантиметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 345 мм

Высота: 125 мм

Вес: 299 кг

Объем бетона: 0,13 м?

Геометрический объем: 0,0517 м?

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки. Утяжелители также применяются в сооружениях, работающих под давлением грунта.

Конструкция и монтаж

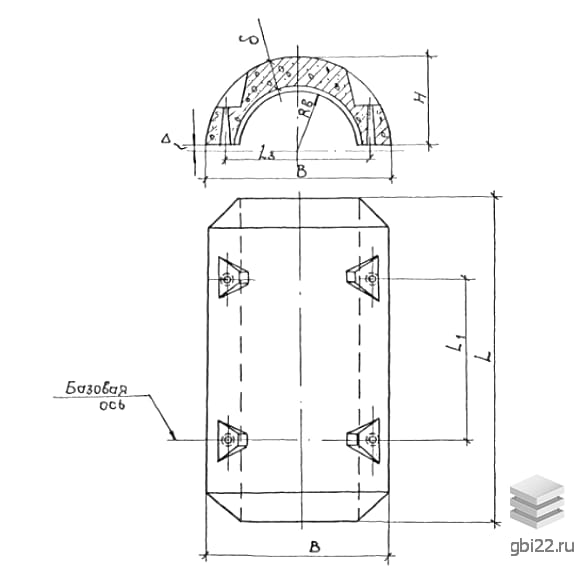

Кольцевой пригруз представляет собой полукольцо или корытообразную емкость, которая точно повторяет радиус трубы. Для соединения элементов предусмотрены три "ушка" для крепежа шпильками и гайками или соединительный пояс из полимерных материалов. При монтаже два полукольца соединяются, образуя единое кольцо – "скорлупу".

Требования к качеству

Кольцевые утяжелители должны соответствовать строгим требованиям по качеству. Используемые материалы должны быть высокого качества, что зависит от типа и степени засоленности грунтов. Для этого применяются конструкционные бетоны марки прочности М300, морозостойкости F100 и водонепроницаемости W4.

Транспортировка и складирование

Массивные утяжелители 2УТК 377-12 транспортируются специализированным транспортом. Полукольца укладываются в один ряд на опорные лапки, каждое изделие фиксируется и изолируется от других деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специальной техники, чтобы избежать повреждений.

Маркировка

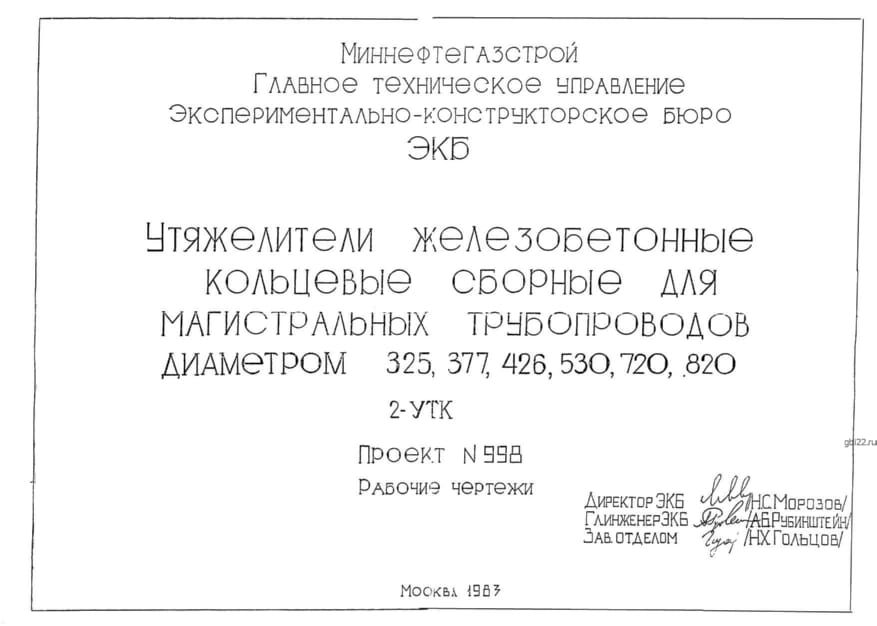

Маркировка утяжелителей формируется в соответствии с действующим регламентом – Проект 998. Она включает данные о типоразмере, типе конструкции, диаметре балластируемой трубы и длине изделия. Знаки наносятся на торцевую грань черной краской.
