Кольцевые утяжелители 2УТК 426-12

Кольцевые утяжелители 2УТК 426-12 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, установленных в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (кольцевой утяжелитель);

426 – диаметр, рассчитанный для установки магистрального трубопровода;

12 – длина изделия в сантиметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 370 мм

Высота: 125 мм

Вес: 322 кг

Объем бетона: 0,14 м?

Геометрический объем: 0,0555 м?

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки.

Конструкция

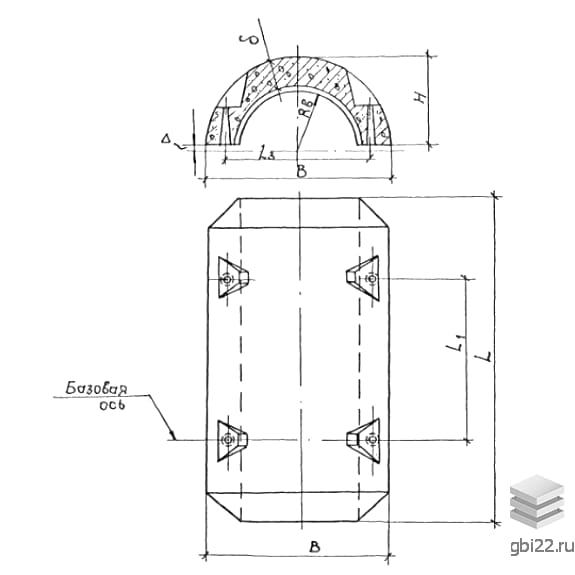

Кольцевой пригруз представляет собой полукольцо или корытообразную емкость, которая точно повторяет радиус трубы. Для соединения элементов предусмотрены три "ушка" для крепежа шпильками и гайками или соединительный пояс из полимерных материалов. При монтаже два полукольца соединяются, образуя единое кольцо – "скорлупу".

Монтаж и контроль

При установке необходимо контролировать величину зазора между футеровочными деревянными матами и внутренней поверхностью полукольца. Утяжелители не монтируются на участках трубопроводов, где линейные перемещения превышают 40 мм. Раскладка утяжелителей и протяжка плети нефтепровода выполняется специализированной бригадой с использованием кранов-трубоукладчиков.

Качество и материалы

Изготавливаются методом вибропрессования, с обязательным проведением приемо-сдаточных испытаний в соответствии с действующими стандартами. К материалам предъявляются строгие требования по качеству, включая использование конструкционных бетонов марки М300, морозостойкости F100 и водонепроницаемости W4.

Транспортировка и хранение

Утяжелители 2УТК 426-12 транспортируются специальным транспортом и укладываются в один ряд на опорные лапки, фиксируясь деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специализированной техники, с соблюдением всех мер предосторожности для предотвращения повреждений.
