Кольцевые утяжелители 2УТК 530-12

Кольцевые утяжелители 2УТК 530-12 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (утяжелитель кольцевой);

530 – диаметр, рассчитанный для установки магистрального трубопровода;

12 – длина изделия в сантиметрах.

Основные характеристики

Длина: 1200 мм

Ширина: 425 мм

Высота: 125 мм

Вес: 368 кг

Объем бетона: 0,16 м?

Геометрический объем: 0,0638 м?

Конструкция и применение

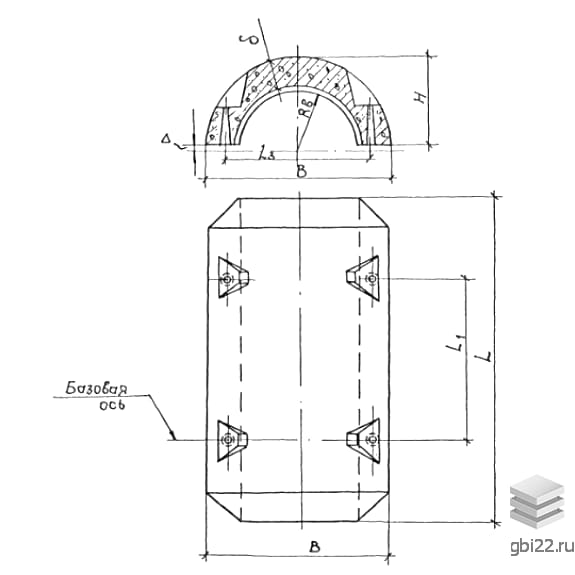

Кольцевые утяжелители имеют форму полукольца или корытообразной емкости, которая точно повторяет радиус трубы. Для соединения элементов предусмотрены три ушка для крепежа шпильками и гайками или соединительный пояс из полимерных материалов. При монтаже два полукольца соединяются, образуя единое кольцо – "скорлупу". Эти утяжелители используются для обеспечения устойчивости трубопроводов на заболоченных и обводненных участках, создавая необходимую пригрузку для нормальной балластировки и фиксации трубопроводной ветки.

Монтаж и эксплуатация

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Раскладка утяжелителей и протяжка нефтепровода осуществляется с помощью кранов-трубоукладчиков и специализированных бригад. На прямолинейных участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную. В процессе монтажа необходимо контролировать величину зазора между футеровочными деревянными матами и внутренней поверхностью полукольца.

Требования к материалам

Кольцевые утяжелители могут использоваться для балластировки магистральных линий, проложенных в летних условиях на переходных участках через болота и обводненные зоны. Применение блоков должно быть обосновано прочностными расчетами и условиями рабочего проекта. Важно учитывать инженерные гидрогеологические условия трассы и рельеф местности.

Производство и транспортировка

Утяжелители 2УТК 530-12 изготавливаются методом вибропрессования, и отгрузка готовой продукции допускается только после приемо-сдаточных испытаний. К материалам предъявляются строгие требования по качеству, которые зависят от вида и степени засоленности грунтов. Используются конструкционные бетоны марки прочности М300, морозостойкости F100 и водонепроницаемости W4. Для повышения эксплуатационных характеристик в состав бетона добавляются пластификаторы и воздухововлекающие добавки.

Металлические детали, не покрытые бетоном, обрабатываются специальными составами для предотвращения коррозии. Транспортировка утяжелителей осуществляется автомобильным, железнодорожным или речным транспортом, с укладкой полукольцев в один ряд на опорные лапки и изоляцией от других изделий деревянными досками.

Складирование

Складирование выполняется штабелями, оптимально формируя 2-3 ряда с укладкой в шахматном порядке. Все операции должны выполняться аккуратно, чтобы избежать повреждений и перемещения изделий.
