Кольцевые утяжелители 2УТК 720-24

Кольцевые утяжелители 2УТК 720-24 – это элементы сборного железобетона, предназначенные для балластировки трубопроводов, которые прокладываются в сложных гидрогеологических условиях, таких как заболоченные или обводненные территории.

2УТК – обозначение типа конструкции (утяжелитель кольцевой);

720 – диаметр, рассчитанный для установки магистрального трубопровода;

24 – длина изделия в сантиметрах.

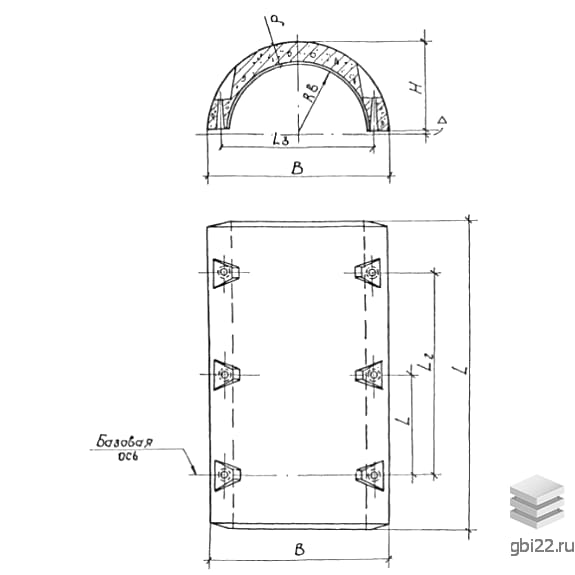

Основные характеристики

Длина: 2400 мм

Ширина: 555 мм

Высота: 175 мм

Вес: 1380 кг

Объем бетона: 0,6 м?

Геометрический объем: 0,2331 м?

Применение

Эти утяжелители используются для обеспечения устойчивости трубопроводов, проложенных на заболоченных и обводненных участках. Они создают давление на трубу, обеспечивая нормальную балластировку и фиксацию трубопроводной ветки. Утяжелители также применяются в сооружениях, работающих под давлением грунта.

Монтаж и укладка

Полукольца не устанавливаются на участках трубопроводов, где линейные перемещения превышают 40 мм. Укладка утяжелителей и протяжка нефтепровода выполняется с помощью специализированной техники и бригад. На прямых участках пригрузы раскладываются с разрядкой, а на криволинейных – вплотную. Важно контролировать величину зазора между футеровочными матами и внутренней поверхностью полукольца.

Качество и материалы

Кольцевые утяжелители изготавливаются методом вибропрессования, и их отгрузка допускается только после приемо-сдаточных испытаний. Для производства используются конструкционные бетоны марки М300, морозостойкости F100 и водонепроницаемости W4. В состав бетона добавляются пластификаторы и воздухововлекающие добавки для повышения его эксплуатационных характеристик.

Транспортировка и хранение

Утяжелители 2УТК 720-24 транспортируются специализированным транспортом. Полукольца укладываются в один ряд на опорные лапки и фиксируются деревянными досками. Погрузо-разгрузочные работы выполняются с использованием специальной техники, чтобы избежать повреждений. Складирование осуществляется в штабелях, оптимально формируя 2-3 ряда с шахматным укладкой.
