Блоки-стаканы верхние ВБ 10-12-15-1

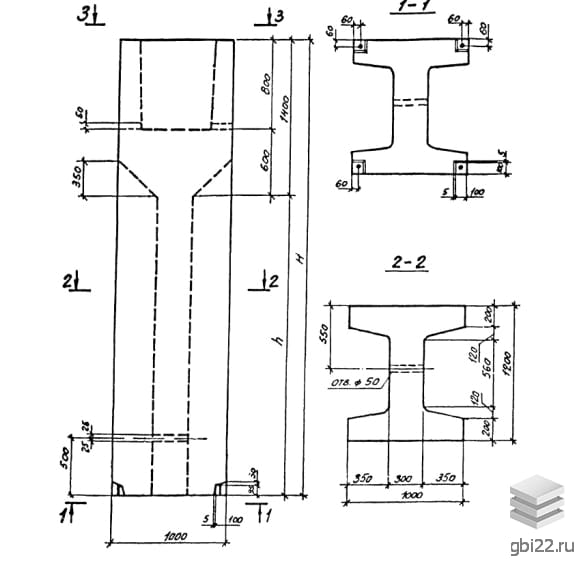

Блоки-стаканы верхние ВБ 10-12-15-1 – это прямоугольные изделия с двутавровым поперечным сечением, предназначенные для установки колонн. В верхней части конструкций предусмотрено отверстие для последующей установки колонны.

Маркировка изделий

Маркировка ВБ 10-12-15-1 расшифровывается следующим образом:

ВБ – тип конструкции (блок-стакан верхний);

10 – длина в миллиметрах;

12 – ширина в миллиметрах;

15 – высота в миллиметрах;

1 – типоразмер сечения колонны, заделываемой в стакан.

При наличии буквенных индексов в конце маркировки, например, «с», изделие предназначено для опирания стальных колонн. Индекс «к» указывает на наличие консолей для опирания ригелей и фундаментных балок.

Основные характеристики

Длина: 1000 мм

Ширина: 1200 мм

Высота: 1490 мм

Вес: 3720 кг

Марка бетона: М300

Применение

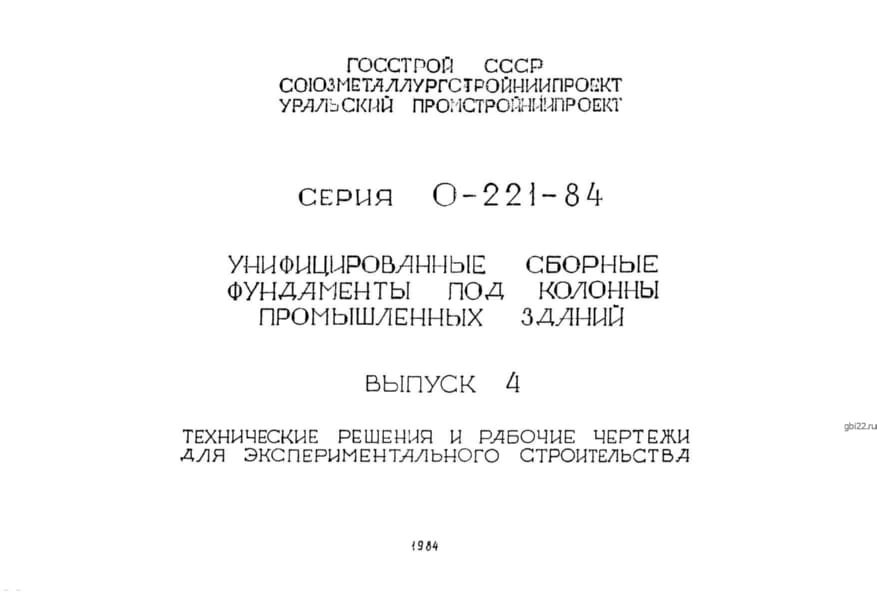

Унифицированные блоки-стаканы верхние активно используются в современном строительстве для возведения промышленных и общественных зданий. Они служат фундаментами под колонны в сочетании с другими железобетонными конструкциями, запроектированными в Серии 0-221-84.

Преимущества конструкции

Эти изделия отличаются высокой устойчивостью к агрессивным средам, надежностью и длительным сроком службы. Прочность элементов позволяет использовать их в качестве опор для ригелей и сборно-монолитных перекрытий. Блоки предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий.

Производство и армирование

Изготовление блоков-стаканов ВБ 10-12-15-1 осуществляется по стендовой технологии с использованием тяжелого бетона марки М300. Армирование выполняется из горячекатаной стали классов AI и AIII по ГОСТ 5781-82, с применением пространственных каркасов, состоящих из сеток и отдельных стержней.

Контроль качества

После достижения отпускной прочности изделия проходят контрольные испытания на прочность и качество бетонных поверхностей. Наличие дефектов не допускается, и конструкции, прошедшие приемо-сдаточные испытания, получают необходимую документацию.

Транспортировка и хранение

Складирование и транспортировка блоков-стаканов должны осуществляться в горизонтальном положении с использованием деревянных подкладок. Подкладки размещаются на расстоянии 500 мм от торцов. При укладке на боковую сторону подкладочный материал размещается на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий, подъем конструкций следует производить с помощью траверс и захватов за два отверстия на боковых гранях.
