Блоки-стаканы верхние ВБ 10-12-21-1

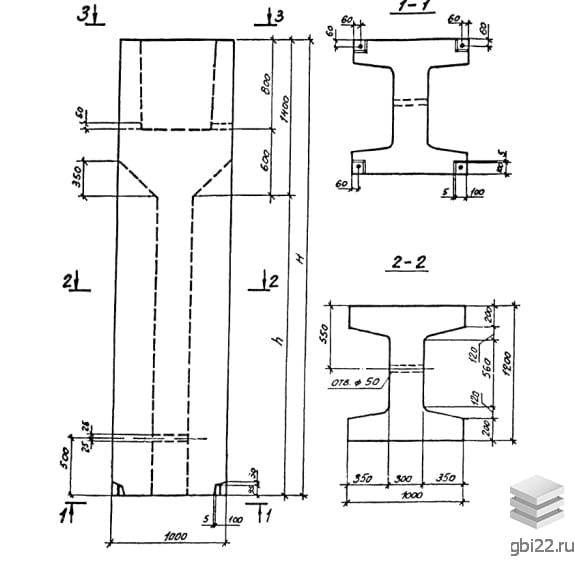

Блоки-стаканы верхние ВБ 10-12-21-1 – это прямоугольные изделия с двутавровым поперечным сечением, предназначенные для установки колонн. Маркировка изделия расшифровывается следующим образом:

ВБ – тип конструкции (блок-стакан верхний);

10 – длина в сантиметрах;

12 – ширина в сантиметрах;

21 – высота в сантиметрах;

1 – типоразмер сечения колонны, заделываемой в стакан.

Основные характеристики

Длина: 1000 мм

Ширина: 1200 мм

Высота: 2090 мм

Вес: 4810 кг

Марка бетона: М300

Применение

Унифицированные блоки-стаканы верхние активно используются в современном строительстве для возведения промышленных и общественных зданий. Они служат основой для колонн в сочетании с другими железобетонными конструкциями, запроектированными в Серии 0-221-84, и отличаются высокой устойчивостью к агрессивным условиям, надежностью и длительным сроком службы.

Конструктивные особенности

Элементы обладают высокой прочностью, что позволяет использовать их в качестве опор для ригелей и сборно-монолитных перекрытий. Они предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий. Засыпка должна выполняться в соответствии с требованиями СНиП III-8-76.

Маркировка и обозначения

Для упрощения поиска и сортировки элементов используются специальные маркировочные обозначения. Например, наличие буквы «с» указывает на возможность опирания стальных колонн, а буква «к» – на наличие консолей для ригелей и фундаментных балок.

Производственные процессы

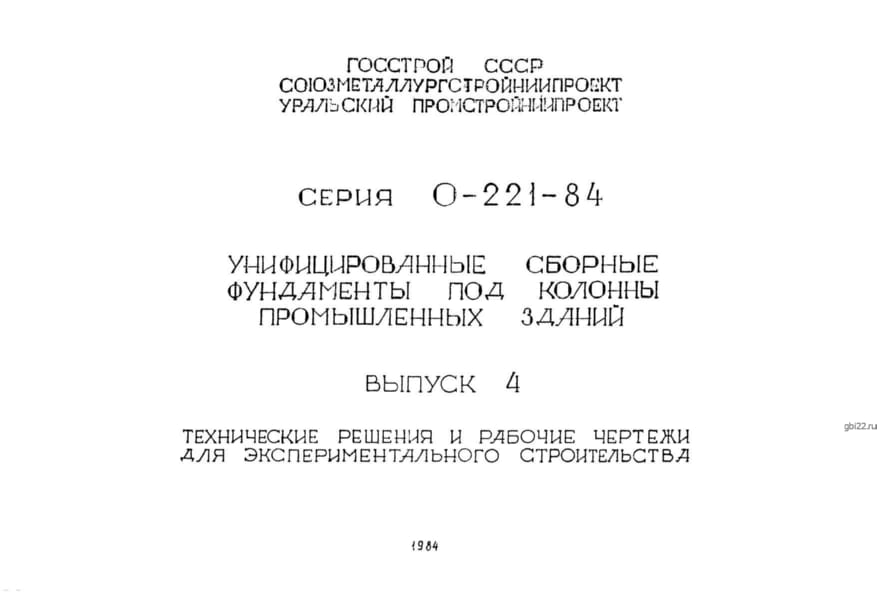

Подробное описание всех этапов производства блоков-стаканов ВБ 10-12-21-1 содержится в Серии 0-221-84. Изделия изготавливаются с использованием стендовой технологии, где основным материалом является тяжелый бетон марки М300. Производство бетона осуществляется на основе естественных заполнителей из твердых горных пород, а марки бетона по водонепроницаемости и морозостойкости подбираются индивидуально для каждого проекта.

Армирование и защита

Высокая прочность конструкций достигается за счет армирования, выполненного из горячекатаной стали классов AI и AIII по ГОСТ 5781-82. Армирование осуществляется с помощью пространственных каркасов, состоящих из сеток и отдельных стержней. В условиях агрессивной среды с грунтовыми водами рекомендуется обеспечить защиту от коррозии согласно СНиП II-28-73.

Контроль качества

После достижения отпускной прочности элементы проходят контрольные испытания, где оценивается прочность и проверяется качество бетонных поверхностей. Наличие дефектов недопустимо, и конструкции, прошедшие приемо-сдаточные испытания, получают соответствующую документацию.

Транспортировка и хранение

Складирование и транспортировка блоков-стаканов должны осуществляться в горизонтальном положении, с использованием деревянных подкладок, размещаемых на расстоянии 500 мм от торцов. При укладке на боковую сторону подкладочный материал размещается на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий, подъем конструкций следует производить с помощью траверс и захватов за два отверстия на боковых гранях.
