Блоки-стаканы верхние ВБ 10-12-24-1

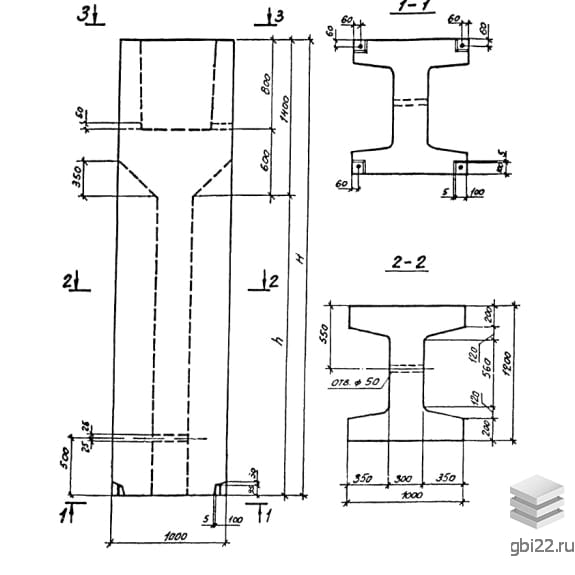

Блоки-стаканы верхние ВБ 10-12-24-1 – это прямоугольные конструкции с двутавровым поперечным сечением, предназначенные для установки колонн. В верхней части изделий предусмотрено отверстие для монтажа колонны.

Маркировка изделий

ВБ – тип конструкции (блок-стакан верхний);

10 – длина в сантиметрах;

12 – ширина в сантиметрах;

24 – высота в сантиметрах;

1 – типоразмер сечения колонны, заделываемой в стакан.

При наличии буквенных индексов в маркировке, таких как «с», изделие предназначено для опирания стальных колонн, а индекс «к» указывает на наличие консолей для ригелей и фундаментных балок.

Основные характеристики

Длина: 1000 мм

Ширина: 1200 мм

Высота: 2390 мм

Вес: 5360 кг

Марка бетона: М300

Применение

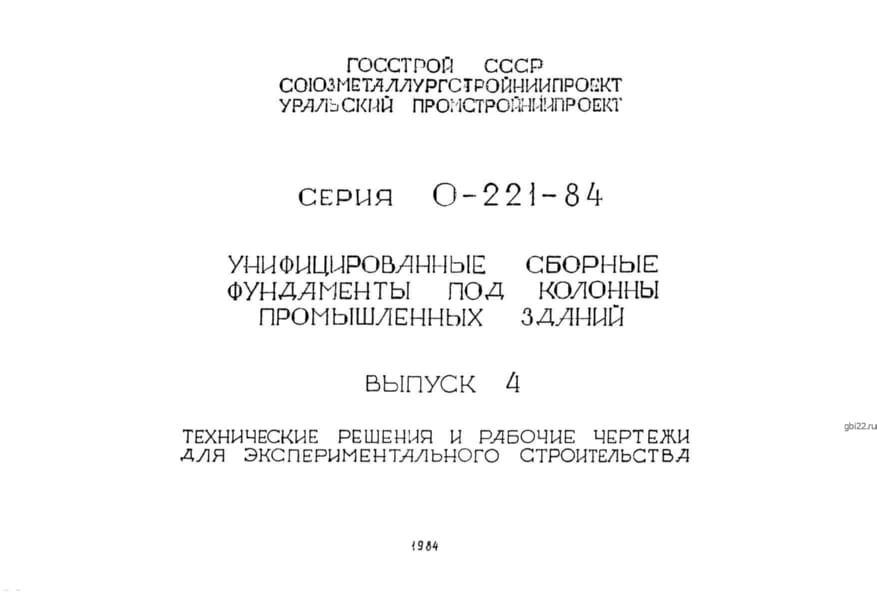

Эти унифицированные блоки широко используются в современном строительстве для возведения промышленных и общественных зданий. Они служат фундаментами под колонны и совместно с другими железобетонными конструкциями, запроектированными в Серии 0-221-84, обеспечивают надежность и долговечность.

Особенности конструкции

Блоки-стаканы обладают высокой прочностью, что позволяет использовать их в качестве опор для ригелей и сборно-монолитных перекрытий. Они предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий.

Производство и качество

Изготовление блоков осуществляется по стендовой технологии с использованием тяжелого бетона марки М300. Армирование выполняется из горячекатаной стали классов AI и AIII по ГОСТ 5781-82, что обеспечивает высокую прочность конструкций.

После достижения отпускной прочности, изделия проходят контрольные испытания на прочность и качество бетонных поверхностей. Наличие дефектов не допускается, и прошедшие испытания конструкции получают необходимую документацию.

Транспортировка и хранение

Складирование и транспортировка блоков-стаканов должны производиться в горизонтальном положении с использованием деревянных подкладок. Подкладки размещаются на расстоянии 500 мм от торцов, а при укладке на боковую сторону – на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий.
