Блоки-стаканы верхние ВБ 9-12-45-3

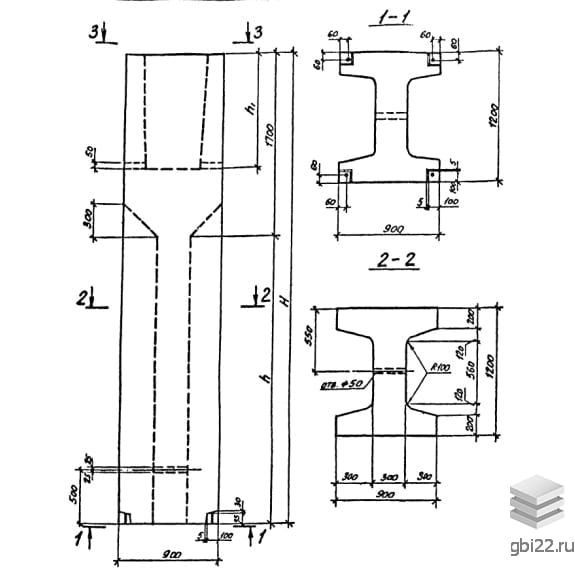

Блоки-стаканы верхние ВБ 9-12-45-3 – это прямоугольные изделия с двутавровым поперечным сечением, предназначенные для установки колонн. В верхней части конструкций предусмотрено отверстие для последующей установки колонны.

Основные характеристики

Тип конструкции: блок-стакан верхний;

Длина: 900 мм;

Ширина: 1200 мм;

Высота: 4490 мм;

Вес: 8690 кг;

Марка бетона: М300.

Применение

Унифицированные блоки-стаканы верхние находят широкое применение в современном строительстве, особенно при возведении промышленных и общественных зданий. Они служат в качестве фундаментов под колонны и используются совместно с другими железобетонными конструкциями, запроектированными в Серии 0-221-84.

Преимущества

Эти изделия отличаются высокой устойчивостью к агрессивным средам, надежностью и длительным сроком службы. Прочность элементов позволяет использовать их в качестве опор для ригелей и сборно-монолитных перекрытий. Блоки предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий.

Маркировка

Маркировка ВБ 9-12-45-3 расшифровывается следующим образом:

ВБ – тип конструкции (блок-стакан верхний);

9 – длина;

12 – ширина;

45 – высота;

3 – типоразмер сечения колонны, заделываемой в стакан.

При наличии буквенных индексов в конце маркировки, «с» указывает на использование для опирания стальных колонн, а «к» – на наличие консолей для опирания ригелей и фундаментных балок.

Производство

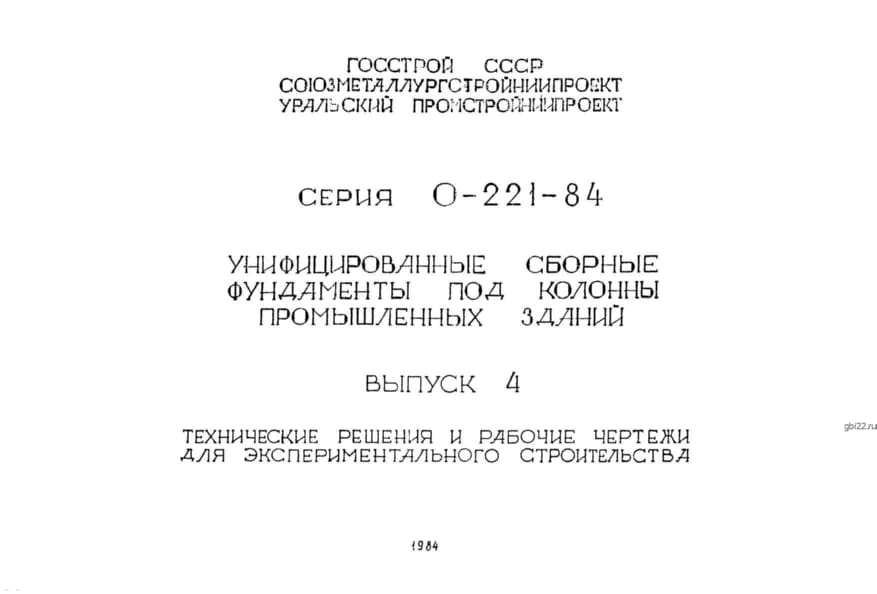

Подробное описание всех этапов производства блоков-стаканов ВБ 9-12-45-3 содержится в Серии 0-221-84. Изделия изготавливаются по стендовой технологии с использованием тяжелого бетона марки М300. Для производства бетона применяются естественные заполнители из твердых горных пород, а марки бетона по водонепроницаемости и морозостойкости подбираются индивидуально под каждый проект.

Армирование и защита

Высокая прочность конструкций обеспечивается армированием из горячекатаной стали классов AI и AIII по ГОСТ 5781-82. Армирование выполняется пространственными каркасами, состоящими из сеток и отдельных стержней. В условиях агрессивной среды с грунтовыми водами рекомендуется обеспечить защиту от коррозии согласно СНиП II-28-73.

Контроль качества

После достижения отпускной прочности элементы проходят контрольные испытания, включая оценку прочности и проверку качества бетонных поверхностей. Наличие дефектов не допускается, и конструкции, прошедшие приемо-сдаточные испытания, снабжаются необходимой документацией.

Транспортировка и хранение

Складирование и транспортировка железобетонных блоков-стаканов должны осуществляться в горизонтальном положении, с использованием деревянных подкладок, размещаемых на расстоянии 500 мм от торцов. При укладке блока на боковую сторону подкладочный материал размещается на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий, подъем конструкций следует производить с помощью траверс и захватов за два отверстия на боковых гранях.
