Блоки-стаканы верхние ВБ 9-14-45-1

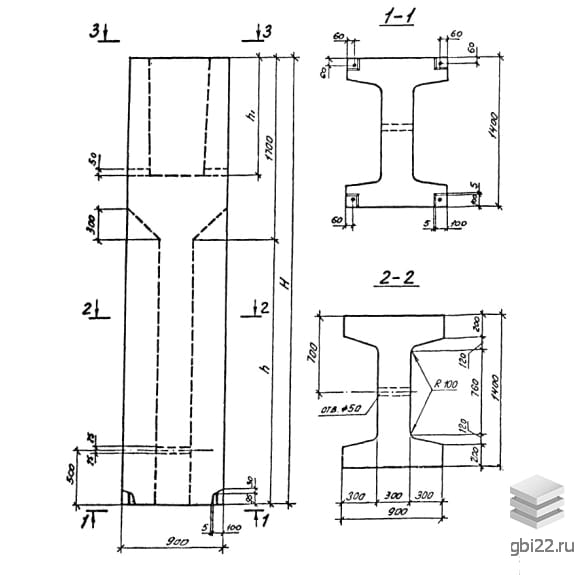

Блоки-стаканы верхние ВБ 9-14-45-1 – это прямоугольные изделия с двутавровым поперечным сечением, предназначенные для установки колонн. В верхней части конструкций предусмотрено отверстие для последующей установки колонны.

Основные характеристики

Тип конструкции: блок-стакан верхний;

Длина: 900 мм;

Ширина: 1400 мм;

Высота: 4490 мм;

Вес: 9540 кг;

Марка бетона: М300.

Применение

Унифицированные блоки-стаканы верхние активно используются в современном строительстве для возведения промышленных и общественных зданий. Они служат в качестве фундаментов под колонны в сочетании с другими железобетонными конструкциями, разработанными в Серии 0-221-84. Эти изделия отличаются высокой устойчивостью к агрессивным условиям, надежностью и длительным сроком службы.

Особенности конструкции

Блоки обладают высокой прочностью, что позволяет использовать их в качестве опор для ригелей и сборно-монолитных перекрытий. Они предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий. Засыпка должна выполняться в соответствии с требованиями СНиП III-8-76.

Маркировка изделий

Для упрощения поиска и сортировки элементов используются специальные маркировочные обозначения, состоящие из цифр и букв. Расшифровка маркировки ВБ 9-14-45-1 следующая:

ВБ – тип конструкции (блок-стакан верхний);

9 – длина;

14 – ширина;

45 – высота;

1 – типоразмер сечения колонны, заделываемой в стакан.

При наличии буквенных индексов в конце маркировки, например, «с», изделие предназначено для опирания стальных колонн, а «к» указывает на наличие консолей для опирания ригелей и фундаментных балок.

Производство

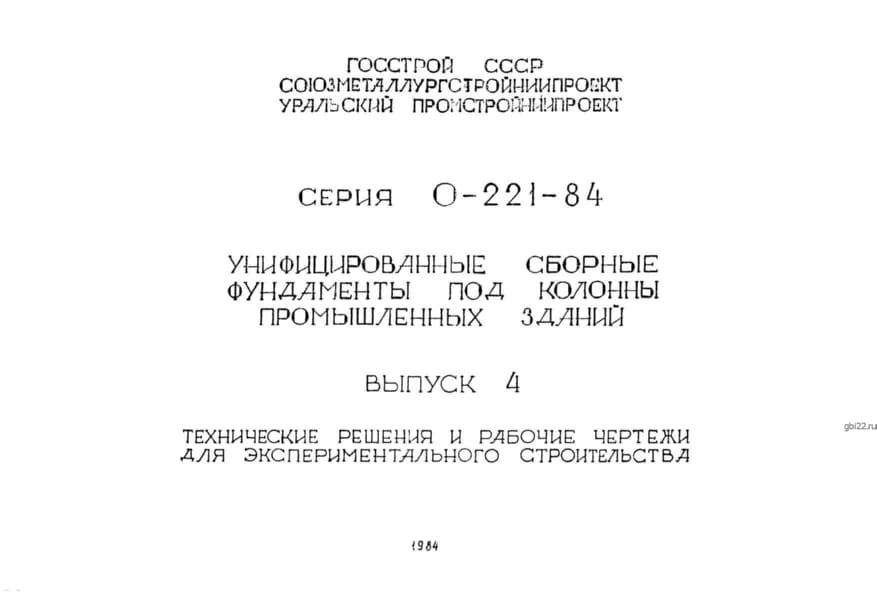

Подробное описание всех этапов производства верхних блоков-стаканов ВБ 9-14-45-1 содержится в Серии 0-221-84. Изделия изготавливаются по стендовой технологии с использованием тяжелого бетона марки М300. Производство бетона осуществляется на основе естественных заполнителей из твердых горных пород. Выбор марок бетона по водонепроницаемости и морозостойкости производится индивидуально для каждого проектного решения.

Армирование и защита

Высокая прочность конструкций достигается за счет армирования, выполненного из горячекатаной стали классов AI и AIII по ГОСТ 5781-82. Армирование осуществляется с помощью пространственных каркасов, состоящих из сеток и отдельных стержней. В условиях агрессивной среды с наличием грунтовых вод рекомендуется обеспечить защиту от коррозии в соответствии с СНиП II-28-73.

Контроль качества

После достижения отпускной прочности элементы проходят контрольные испытания, включая оценку прочности и проверку качества бетонных поверхностей. Наличие дефектов не допускается. Конструкции, успешно прошедшие приемо-сдаточные испытания, получают необходимую документацию.

Транспортировка и хранение

Складирование и транспортировка железобетонных верхних блоков-стаканов должны осуществляться в горизонтальном положении, укладывая их в один ряд. Обязательно использование деревянных подкладок, размещаемых на расстоянии 500 мм от торцов. При укладке блока на боковую сторону подкладочный материал должен находиться на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий. Подъем конструкций следует производить с помощью траверс и захватов за два отверстия, расположенных на боковых гранях.
