Блоки-стаканы верхние ВБ 9-14-48

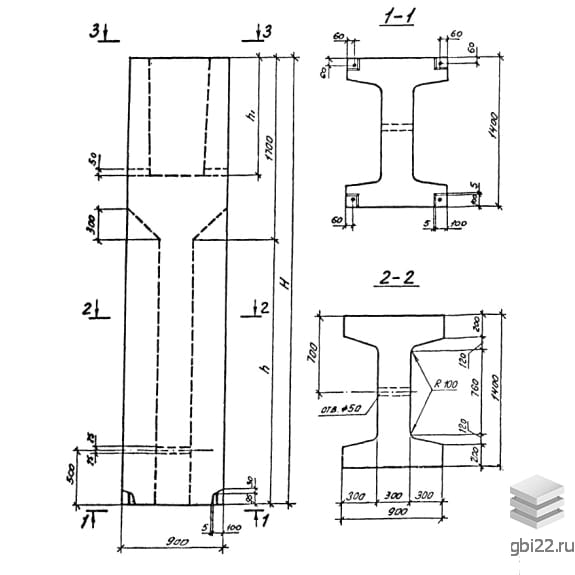

Блоки-стаканы верхние ВБ 9-14-48 – это прямоугольные изделия с двутавровым поперечным сечением, предназначенные для установки колонн. В верхней части конструкций предусмотрено отверстие для монтажа колонны.

Основные характеристики

Тип конструкции: блок-стакан верхний;

Длина: 900 мм;

Ширина: 1400 мм;

Высота: 4790 мм;

Вес: 10070 кг;

Марка бетона: М300.

Применение

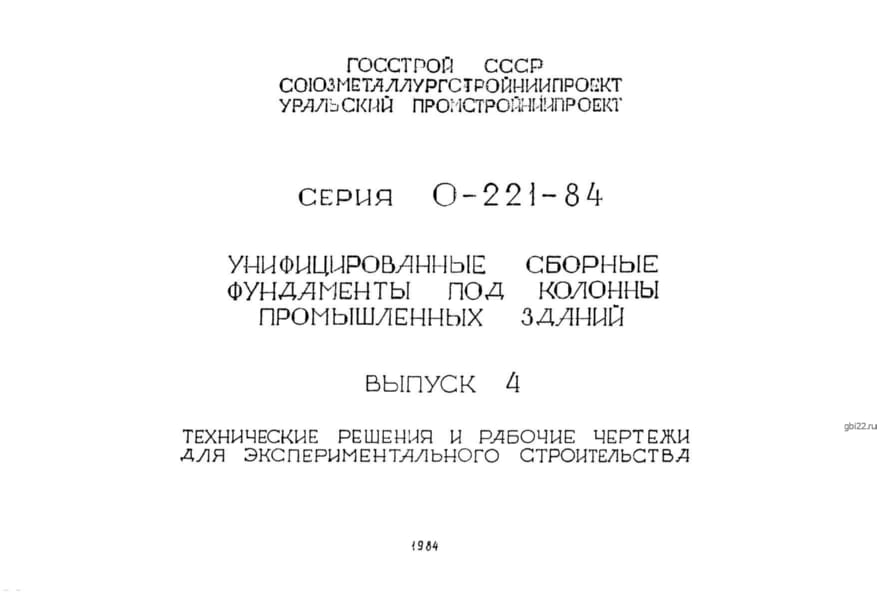

Унифицированные блоки-стаканы верхние находят широкое применение в современном строительстве, особенно при возведении промышленных и общественных зданий. Они служат основой для колонн и используются совместно с другими железобетонными конструкциями, запроектированными в Серии 0-221-84.

Преимущества

Эти изделия отличаются высокой устойчивостью к агрессивным условиям, надежностью и длительным сроком службы. Прочные элементы позволяют использовать конструкции в качестве опор для ригелей и сборно-монолитных перекрытий. Блоки предназначены для эксплуатации в грунтах с расчетным давлением 0,7 МПа (7 кгс/см?) и спроектированы для обычных инженерно-геологических условий.

Маркировка

Маркировка изделий состоит из буквенно-цифровых обозначений, которые упрощают сортировку и идентификацию. Например, ВБ 9-14-48-1 расшифровывается следующим образом:

ВБ – тип конструкции (блок-стакан верхний);

9 – длина;

14 – ширина;

48 – высота;

1 – типоразмер сечения колонны, заделываемой в стакан.

Дополнительные буквенные индексы могут указывать на особенности конструкции: «с» – для опирания стальных колонн, «к» – наличие консолей для ригелей и фундаментных балок.

Производство

Изготовление блоков-стаканов ВБ 9-14-48 осуществляется по стендовой технологии с использованием тяжелого бетона марки М300. Для производства бетона применяются естественные заполнители из твердых горных пород. Водонепроницаемость и морозостойкость бетона подбираются индивидуально для каждого проекта.

Армирование

Конструкции армируются горячекатаной сталью классов AI и AIII по ГОСТ 5781-82. Армирование выполняется пространственными каркасами, состоящими из сеток и отдельных стержней. В условиях агрессивной среды с грунтовыми водами рекомендуется обеспечить защиту от коррозии согласно СНиП II-28-73.

Контроль качества

После достижения отпускной прочности блоки проходят контрольные испытания на прочность и качество бетонных поверхностей. Наличие дефектов недопустимо, и прошедшие приемо-сдаточные испытания конструкции получают соответствующую документацию.

Транспортировка и хранение

Складирование и транспортировка блоков-стаканов должны осуществляться в горизонтальном положении с использованием деревянных подкладок. Подкладки размещаются на расстоянии 500 мм от торцов. При укладке на боковую сторону подкладочный материал размещается на расстоянии 1000 мм от торцов. Важно избегать механических повреждений изделий, подъем конструкций следует производить с помощью траверс и захватов за два отверстия на боковых гранях.
