Прямоугольные звенья труб ЗТП 15-20-1: характеристики и применение

Звенья труб прямоугольные (ЗТП) – это прочные железобетонные конструкции в форме полого параллелепипеда, предназначенные для сборки безнапорных трубопроводов. Их используют в гидротехнических сооружениях благодаря герметичности, удобству монтажа и рациональной форме, упрощающей транспортировку.

Расшифровка маркировки ЗТП 15-20-1

Обозначение изделия включает ключевые параметры:

• ЗТП – звенья труб прямоугольные;
• 15 – ширина отверстия (дм);
• 20 – высота отверстия (дм);
• 1 – группа несущей способности.

Основные характеристики

Габариты и вес:

• Длина: 1500 мм;
• Ширина: 1500 мм;
• Высота: 2000 мм;
• Масса: 4800 кг.

Материалы:

• Бетон: марка М300 (класс прочности В22.5);
• Арматура: сталь марок А-І и А-ІІІ;
• Гидроизоляция: водонепроницаемость W6.

Сфера применения

Звенья ЗТП 15-20-1 применяют в:

• оросительных и осушительных системах;
• водосбросах плотин и водохранилищ;
• дренажных коммуникациях.

Не используют в сейсмоопасных зонах и на неустойчивых грунтах.

Производство и контроль качества

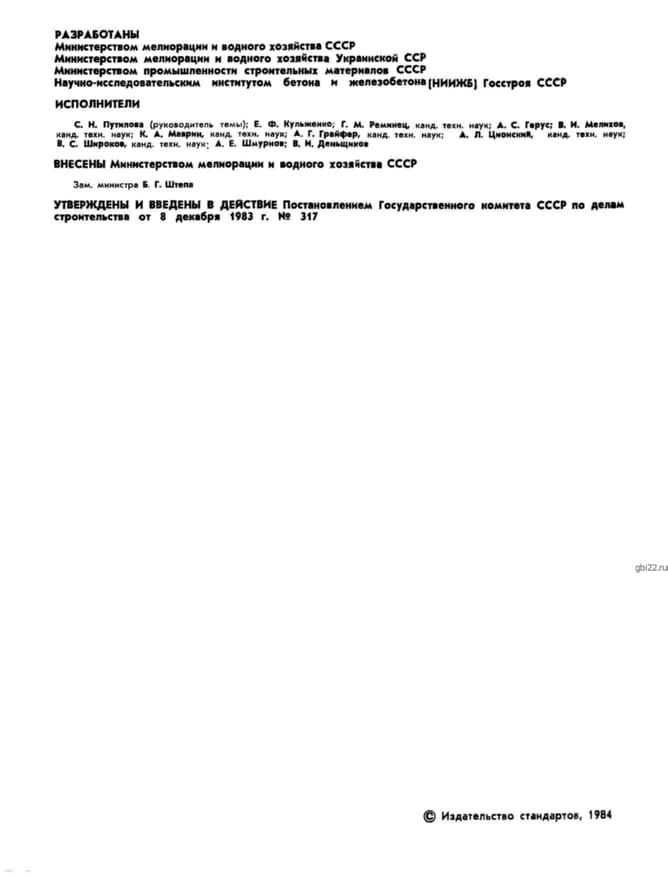

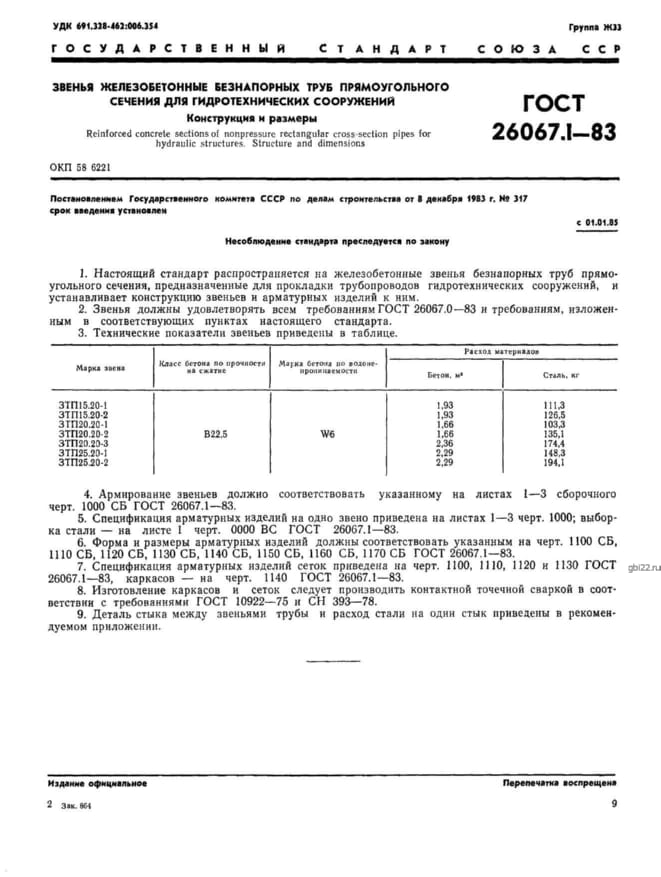

Изготовление регламентируется ГОСТ 26067.0-83 и ГОСТ 26067.1-83. Технология включает:

• вибропрессование для уплотнения бетона;
• сушку до достижения 70-100% проектной прочности;
• испытания на соответствие нормам.

Транспортировка и хранение

• Вертикальное складирование в один ярус;
• Горизонтальное – в два яруса с деревянными прокладками;
• Запрещён сброс и волочение изделий.
