Железобетонные звенья труб прямоугольные ЗТП 20-20-1

Маркировка и расшифровка обозначений

ЗТП 20-20-1 — это стандартизированное обозначение прямоугольных трубных звеньев, где:

• ЗТП — звенья труб прямоугольные;
• 20 — ширина отверстия в дециметрах (200 мм);
• 20 — высота отверстия в дециметрах (200 мм);
• 1 — группа по несущей способности.

Основные характеристики

Звенья представляют собой полые железобетонные конструкции в форме параллелепипеда, предназначенные для сборки безнапорных трубопроводов. Ключевые параметры:

• Длина: 1000 мм
• Ширина: 2000 мм
• Высота: 2000 мм
• Вес: 4200 кг
• Марка бетона: М300 (класс прочности В22.5)
• Водонепроницаемость: W6

Преимущества и сфера применения

Прямоугольные звенья ЖБИ широко используются в гидротехническом строительстве благодаря:

• Высокой герметичности соединений;
• Устойчивости к влаге и перепадам температур;
• Удобству транспортировки и складирования.

Основные области применения: оросительные системы, дренажные каналы, водосбросные конструкции.

Нормативная документация

Производство регламентируется:

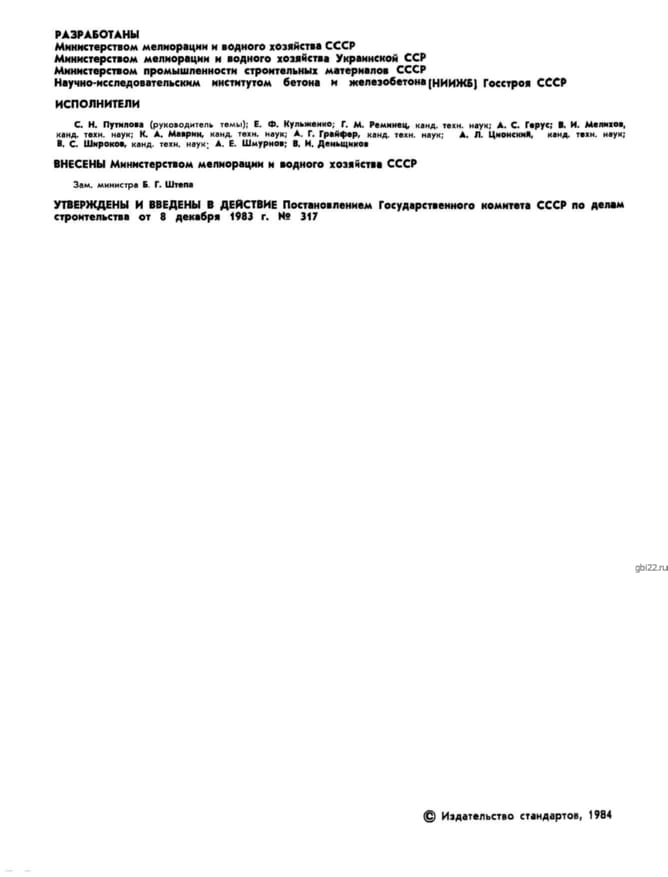

• ГОСТ 26067.0-83 — общие требования к изготовлению и приемке;

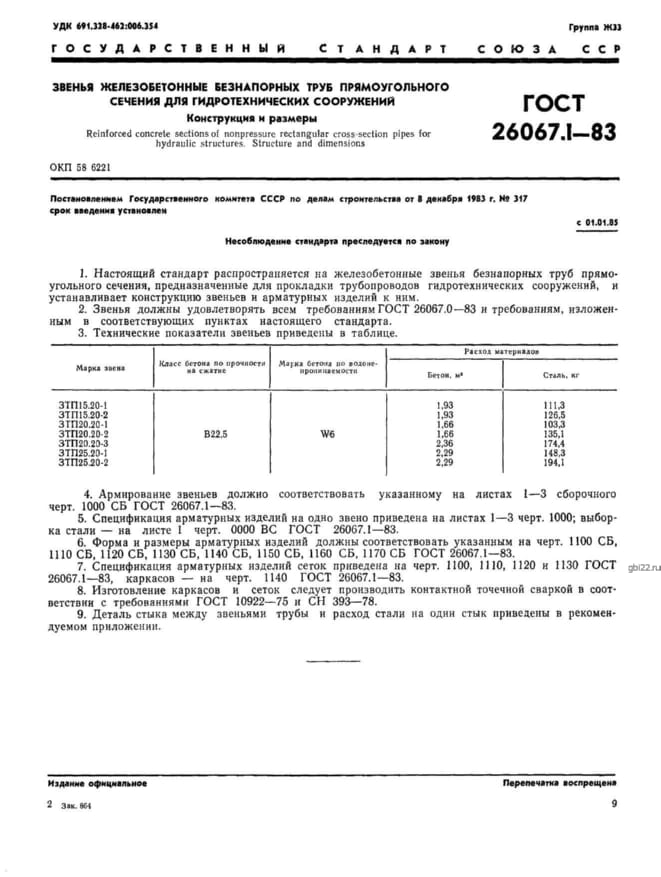

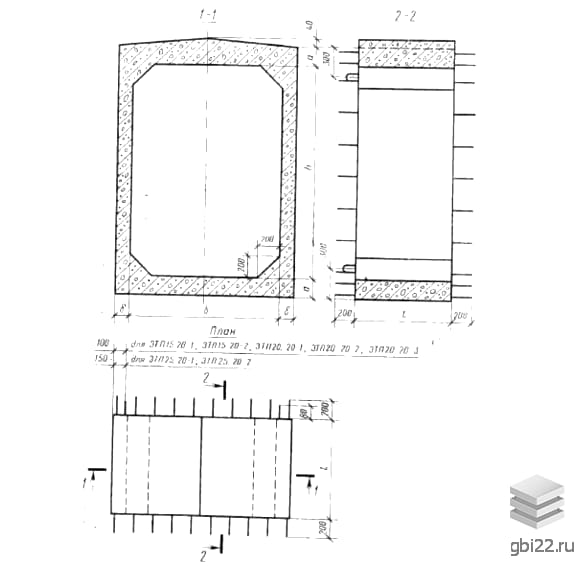

• ГОСТ 26067.1-83 — технические чертежи и таблицы параметров;
• ГОСТ 23009-78 — правила маркировки ЖБИ.

Технология производства

Изготовление включает:

1. Армирование сталью классов А-І и А-ІІІ;
2. Вибропрессование бетонной смеси;
3. Сушку до достижения отпускной прочности (70-100% от проектной).

Транспортировка и хранение

Требования к складированию:

• Вертикальное положение в один ярус;
• Деревянные подкладки толщиной 25 мм;
• Горизонтальное хранение допускается в два яруса.

Запрещены ударные нагрузки и волочение изделий при погрузке.
