Железобетонные звенья труб прямоугольные ЗТП 20-20-2

Маркировка и расшифровка

Звенья труб прямоугольные (ЗТП) 20-20-2 – это стандартизированные железобетонные конструкции для сборных безнапорных трубопроводов. Маркировка изделий включает ключевые параметры:

ЗТП – тип изделия (звено трубы прямоугольное)

20 – ширина проходного отверстия в дециметрах

20 – высота проходного отверстия в дециметрах

2 – категория несущей способности

Основные характеристики

ЖБИ звенья ЗТП 20-20-2 производятся из бетона марки М300 (класс прочности В22.5) с армированием сталью марок А-І и А-ІІІ. Технические параметры:

Габариты: длина 1000 мм, ширина 2260 мм, высота 2500 мм

Вес: 4200 кг

Объем бетона: 1,66 м?

Гидроизоляция: марка водонепроницаемости W6

Преимущества и применение

Прямоугольные звенья труб отличаются высокой герметичностью, устойчивостью к влаге и простотой монтажа. Основные сферы использования:

• Оросительные и осушительные системы

• Водосбросные конструкции плотин

• Гидротехнические сооружения

Благодаря прямоугольной форме изделия удобны для транспортировки и хранения, оптимально используя пространство.

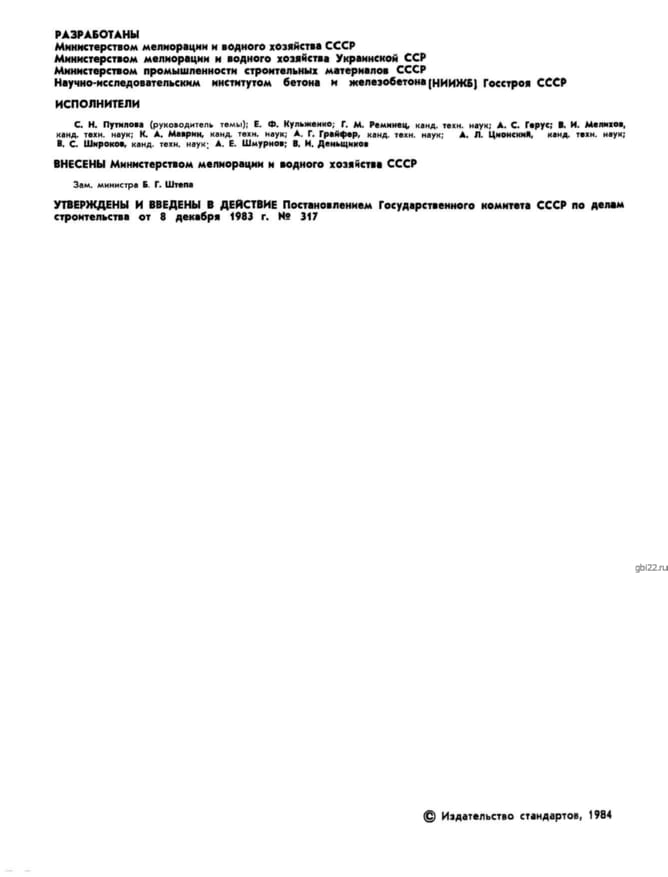

Нормативная документация

Производство регламентируется:

• ГОСТ 23009-78 – правила маркировки

• ГОСТ 26067.0-83 – общие технические условия

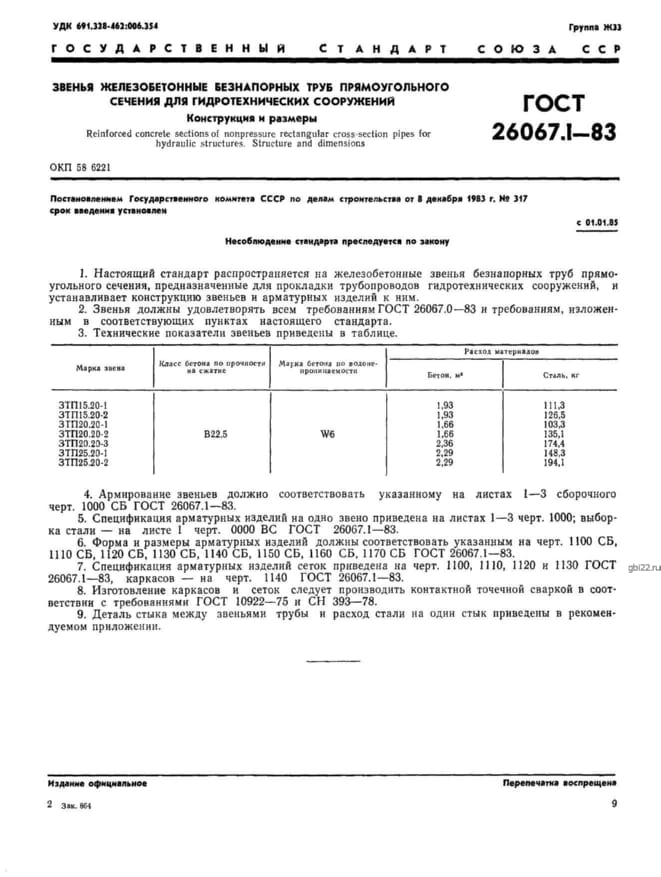

• ГОСТ 26067.1-83 – рабочие чертежи и спецификации

Технология производства

Изготовление включает:

1. Армирование стальными каркасами

2. Вибропрессование бетонной смеси

3. Термообработку до достижения 70-100% прочности

4. Контроль качества и испытания

Условия хранения и транспортировки

Звенья хранят вертикально в один ярус или горизонтально в два яруса на деревянных подкладках (25 мм). При перевозке запрещено:

• Волочение по поверхности

• Сброс изделий

• Нарушение правил строповки
