Маркировка изделия

КП 2лев-5 (ГОСТ 27108-86) – расшифровка обозначения:

• КП – капитель колонны;
• 2 – типоразмер конструкции;
• лев – левостороннее исполнение;
• 5 – показатель несущей способности.

Основные характеристики

Железобетонная капитель представляет собой сборную плиту прямоугольной формы с тавровым сечением и отверстием для монтажа колонн. Конструкция оснащена закладными элементами для соединения с другими компонентами здания.

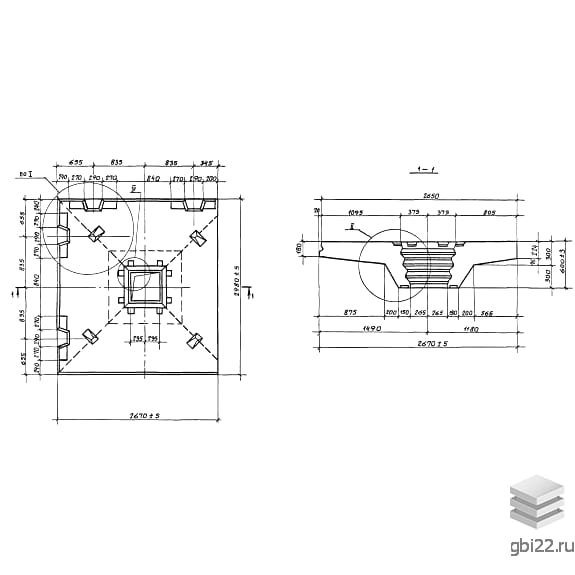

Габариты и параметры:

• Длина: 2670 мм;
• Ширина: 2980 мм;
• Высота: 600 мм;
• Масса: 4530 кг;
• Марка бетона: М450.

Область применения

Капители КП 2лев-5 предназначены для каркасов многоэтажных промышленных и складских зданий с высотой этажа 4,8–6 м. Используются в сооружениях со следующими условиями:

• Температурный режим: до +50°C;
• Внешняя температура: до -40°C;
• Сейсмичность: до 6 баллов;
• Тип грунта: непросадочный.

Подходят для зданий со слабо- и среднеагрессивной газовой средой.

Функциональные особенности

Основное назначение капителей:

• Перераспределение нагрузок от перекрытий;
• Снижение риска разрушения плиты в зоне опирания на колонну.

Технология производства

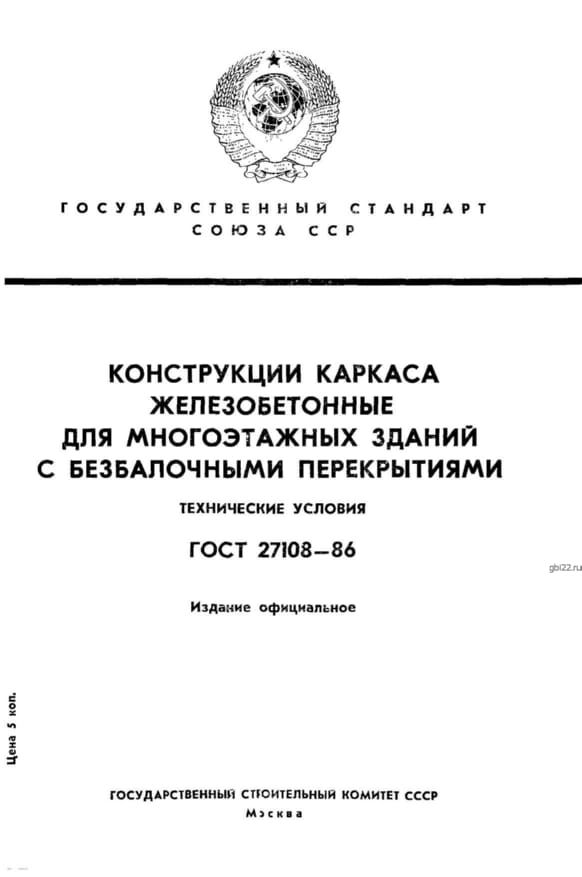

Изготовление регламентировано ГОСТ 27108-86 и ГОСТ 13015.2-83:

• Бетон: марка М4500–М4500, водонепроницаемость W4;
• Морозостойкость: F100–F150;
• Арматура: сталь класса АтIIIс или АIII.

Обязательна антикоррозийная обработка металлических элементов.

Маркировка и контроль качества

На каждое изделие наносится:

• Товарный знак производителя;
• Дата изготовления;
• Масса конструкции;
• Клеймо ОТК.

Проводятся испытания на прочность, жесткость и трещиностойкость.

Транспортировка и хранение

Требования к сохранности конструкций:

• Складирование на ровных площадках с деревянными прокладками;
• Фиксация при перевозке крепежными устройствами;
• Защита от механических повреждений.
