Капители колонн КПК 1-4 (ГОСТ 27108-86)

Капитель КПК 1-4 – это сборная железобетонная конструкция прямоугольной формы с тавровым сечением и отверстием под колонну. Оснащена закладными элементами для соединения с другими частями здания. Изделия различаются по исполнению в зависимости от места монтажа в каркасе.

Маркировка капителей КПК 1-4

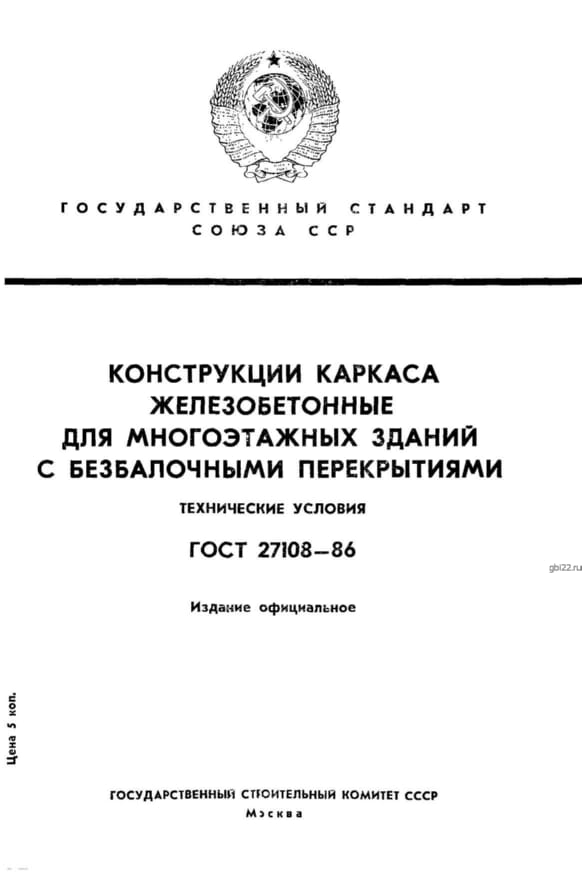

Обозначение КПК 1-4 (ГОСТ 27108-86) включает:

• КПК – капитель крайнего типа,
• 1 – номер типоразмера,
• 4 – показатель несущей способности.

Основные характеристики

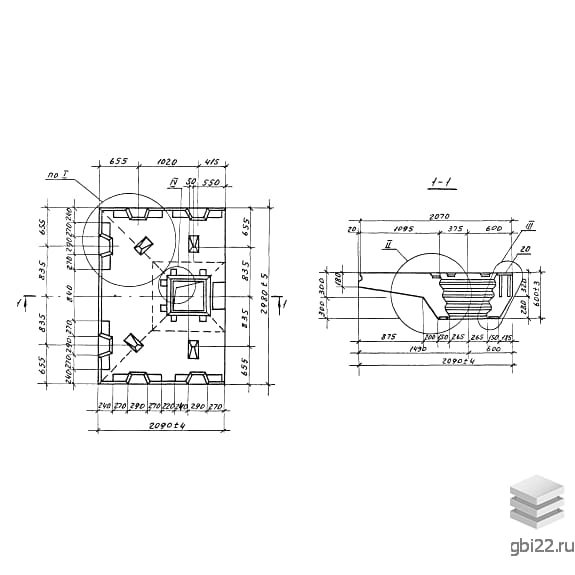

Габариты и параметры:

• Длина: 2090 мм
• Ширина: 2980 мм
• Высота: 600 мм
• Масса: 4180 кг
• Класс бетона: М350

Назначение и применение

Конструкции предназначены для каркасов многоэтажных производственных и складских зданий с высотой этажа 4,8–6 м. Используются в условиях:

• температурный режим до +50°C,
• неагрессивная или среднеагрессивная газовая среда,
• климатические зоны с морозами до -40°C,
• сейсмичность до 6 баллов.

Функциональные особенности

Капители обеспечивают:

• перераспределение нагрузок от перекрытий,
• повышение устойчивости плиты в зоне опирания на колонну.

Технология производства

Изготовление регламентировано ГОСТ 2108-86. Основные требования:

• Бетон: класс прочности М3500–М3500, водонепроницаемость W4.
• Морозостойкость: F100–F150 в зависимости от условий эксплуатации.
• Арматура: сталь классов АтIIIс или АIII с антикоррозийной обработкой.

Контроль качества

Готовые изделия проходят испытания на:

• прочность и жесткость,
• трещиностойкость,
• соответствие геометрическим параметрам (ГОСТ 13015.2-83).

Маркировка и хранение

На каждое изделие наносится:

• товарный знак производителя,
• дата изготовления,
• масса,
• клеймо ОТК.

Условия хранения: ровная площадка с деревянными прокладками. Транспортировка – с надежной фиксацией во избежание повреждений.
