Капители колонн КПК 1пр-1-1 (ГОСТ 27108-86)

Маркировка изделия

Железобетонные капители обозначаются буквенно-цифровыми индексами, отражающими их ключевые параметры:

КПК 1пр-1-1 (ГОСТ 27108-86) расшифровывается следующим образом:

• КПК – крайний капитель
• 1 – типоразмер
• пр – правое исполнение
• 1 – несущая способность
• 1 – дополнительные характеристики

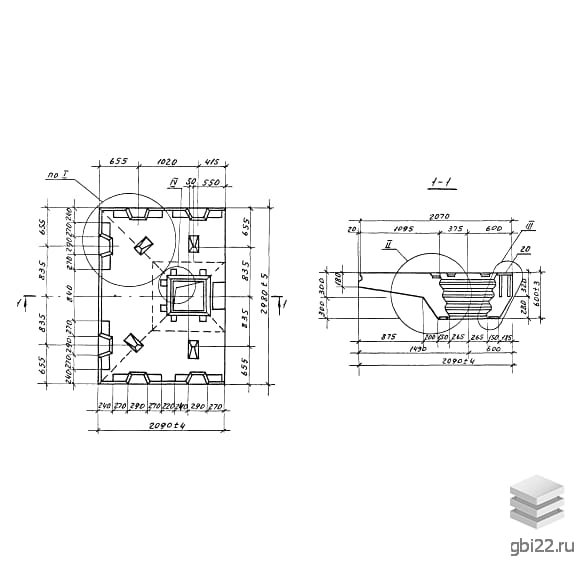

Конструктивные особенности

Капитель представляет собой сборную железобетонную плиту прямоугольной формы с тавровым сечением и отверстием для монтажа колонн. Конструкция оснащена закладными элементами для соединения с другими компонентами здания.

Область применения

Изделия предназначены для каркасов многоэтажных производственных и складских зданий с высотой этажа 4,8 или 6 метров. Используются в сооружениях с температурным режимом до +50°C и различной степенью агрессивности газовой среды.

Допускается эксплуатация в регионах с:

• Температурой до -40°C
• Сейсмической активностью до 6 баллов
• Непросадочными грунтами

Функциональное назначение

Капители выполняют две основные задачи:

• Воспринимают нагрузки от перекрытий
• Предотвращают разрушение плиты в зоне опирания на колонну

Технические характеристики

• Длина: 2090 мм
• Ширина: 2980 мм
• Высота: 600 мм
• Вес: 4180 кг
• Марка бетона: М2500
• Водонепроницаемость: W4
• Морозостойкость: F100-F150

Материалы и производство

Для изготовления применяют:

• Тяжелый бетон (М2500-М2500)
• Арматуру класса АтIIIс или АIII

Все изделия проходят контроль качества согласно ГОСТ 13015.2-83, включая проверку:

• Прочности
• Жесткости
• Раскрытия трещин
• Геометрических параметров

Транспортировка и хранение

Для сохранности конструкций необходимо:

• Хранить на ровных площадках с деревянными прокладками
• Обеспечивать неподвижность при перевозке
• Исключать механические повреждения

Маркировка готовых изделий

На каждую капитель наносят:

• Товарный знак производителя
• Дату изготовления
• Массу
• Клеймо ОТК
