Межколонные плиты МП 1-6: назначение и расшифровка маркировки

Межколонные плиты МП 1-6 — ключевой компонент сборных безбалочных перекрытий в промышленных и гражданских зданиях. Изделия монтируют в зонах лестничных проемов и лифтовых шахт, обеспечивая устойчивость конструкции.

Маркировка плит МП 1-6

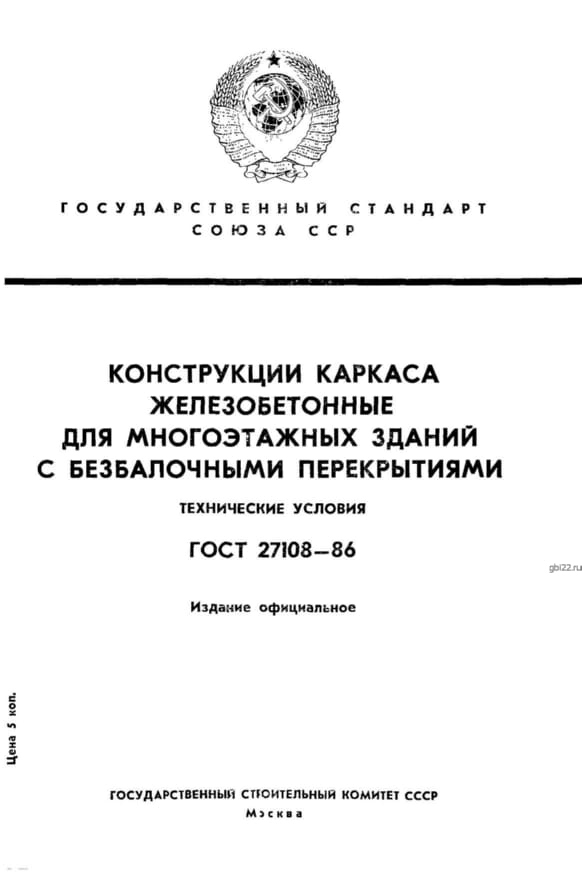

Каждое изделие маркируется согласно Серии 1.420.1-25 и ГОСТ 27108-86. Пример расшифровки:

• МП — межколонная плита из железобетона;
• 1 — типоразмер;
• 6 — индекс допустимой нагрузки.

Дополнительно на торце указывают массу и дату производства.

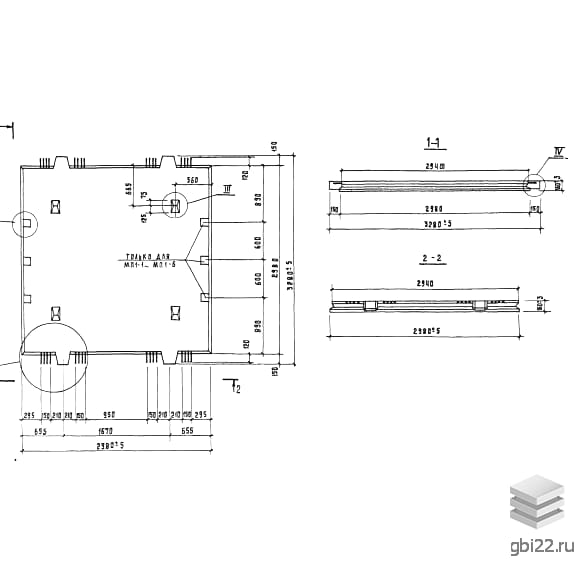

Конструктивные особенности

Плиты имеют прямоугольную форму с продольными пустотами (круглыми или квадратными), что снижает вес без потери прочности. На торцах расположены монтажные выступы для фиксации, а транспортировка осуществляется с помощью петель.

Технические параметры

• Длина: 2980 мм
• Ширина: 3280 мм
• Высота: 160 мм
• Вес: 3500 кг
• Марка бетона: М400 (В30)
• Морозостойкость: F50
• Водонепроницаемость: W2

Сфера применения

Плиты МП 1-6 используют в многоэтажных зданиях с сеткой колонн 6?6 м:

• Промышленные объекты;
• Жилые комплексы;
• Торговые и офисные центры.

Изделия подходят для перекрытий крайних и средних рядов, примыкающих к инженерным шахтам.

Производство и контроль качества

Изготовление ведется методом виброуплотнения бетона марки М400 с армированием каркасами из стали А-III. Технология обеспечивает:

• Минимальный прогиб под нагрузкой;
• Огнестойкость;
• Шумоизоляцию.

Готовые плиты проверяют на соответствие ГОСТ и требованиям Серии 1.420.1-25, включая контроль защитного слоя бетона.

Транспортировка и хранение

Допустимая высота штабелирования — до 8 ярусов с деревянными прокладками (40 мм). Перевозка требует спецприспособлений для предотвращения повреждений.
